炭黑深加工設備工藝流程圖采用密閉風運管道的方式進行粗炭黑的輸送，即風運系統。風力密閉管道輸送將炭黑輸送到深加工生產線，采用炭黑捕集器收集風運管道輸送過來的炭黑，并配有脈沖除塵器收集未被旋風收集器收集的小部分炭黑塵，處理后通過20m高排氣筒排放。

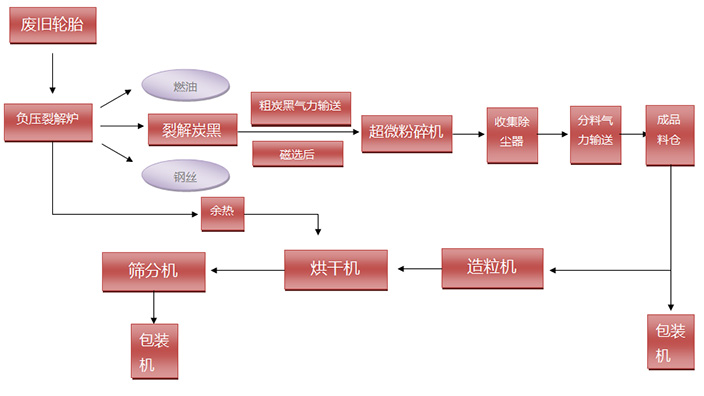

炭黑深加工設備工藝流程圖
磁選：風運過來的熱解粗炭黑首先用8000高斯左右的磁選機除鐵除雜，然后通過斗式提升機輸送到研磨進料倉；
研磨：研磨系統主要由雷蒙磨粉主機、分析機、旋風收集器、管道裝置、鼓風機、除塵器等部件，組成一個循環、封閉、環保的磨粉系統。炭黑經過提升機送至進料倉內，再經自動給料機均勻送入主機磨腔，被鏟刀鏟起送到磨輥與磨環之間，被磨輥連續沖擊輥壓而成粉。研磨后的細粉被風流送入分析機分選，過粗的物料落回重磨，合格細粉則隨氣流進入旋風分離器進行粉、氣分離，粉料由排料閥排出，即可包裝出廠，氣流再由旋風收集器上端回風管吸入鼓風機進入主機。整個氣流系統是密閉循環的，并且是在負壓狀態下循環流動的。在磨室內因炭黑有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量，以及整機各管道連接不嚴密使外界氣體被吸入，使循環氣流風量增加，為此通過調整風機與主機間的余風管來達到氣流的平衡，并將多余的氣體導入脈沖除塵器內處理后經過20m高排氣筒排放。
炭黑深加工設備參數：
| 設備型號 | LES600 | LES800 | LES1000 | LES1200 | LES1400 |
| 成品細度 D100 (＜um) | 45 | 45 | 45 | 45 | 45 |
粒形尺寸mm | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 |
| 產能（萬噸/年） | 0.3-0.5 | 0.5-0.8 | 0.9-1.7 | 1.3-2 | 1.8-3 |
| 主機功率 (kw) | 30 | 55 | 90 | 132 | 200 |
細炭黑從旋風收集器排料口排出，經過螺旋輸送裝置進入斗式提升機送至包裝機，由包裝機直接包裝入庫。
